⇒节省占地面积，机器宽度仅为2,398mm。
⇒铸件阶梯式设计以增强精度和刚性。
⇒ 最大工件尺寸∅750×1,000mm。
⇒加/减速可达1G(选配)。
⇒可扩张的APC和ATC，APC可扩张至6个或者8个；ATC则可选配60，80，120，最多可增加至220把刀的容量。
| 卧式加工中心
KH-45 |
|||
| 项目 | 标准规格 | ||
| 控制器 | FANUC 32i | FANUC 31i | |
| 工作范围 | 行程（X，Y，Z） | 610 x 610 x 680mm | 610 x 610 x 680mm |
| 主轴中心到工作台面 | 50-660mm | 50-660mm | |
| 主轴端至工作台面 | 100-780mm | 100-780mm | |
| 地面至工作台面 | 1,069mm | 1,069mm | |
| 工作台 | 工作台尺寸 | 400 x 400mm | 400 x 400mm |
| 台面形状 | 25-M16 P=80mm | 25-M16 P=80mm | |
| 台面数量 | 2 | 2 | |
| 主轴 | 主轴最高转速 | 10,000 min-1 | 10,000 min-1 |
| 主轴额定扭矩（连续/30分钟） | ISO 7 / 24 Taper NT No.40 | ISO 7 / 24 Taper NT No.40 | |
| 主轴锥度 | MAS BT40 | CAT40 | |
| 进给 速度 |
快速进给(X,Y,Z) | 60,000mm/min | 60,000mm/min |
| 切削进给(X,Y,Z) | 10,000 mm/min | 10,000 mm/min | |

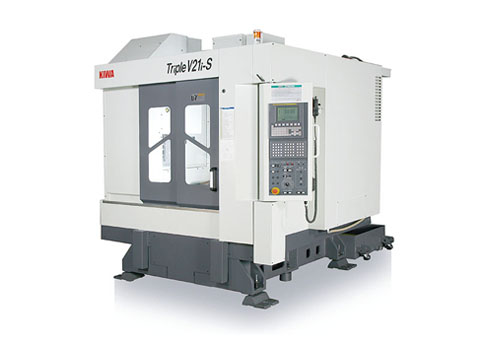

⇒ Triple V21i是为了多种零件加工及工厂自动化生产设计的机床。纪和公司会按照您的要求提供最适合的设备到您的工作区域.立柱移动式设计使夹具以及工作台的安装更加便捷。
⇒主轴采用高刚性设计，能充分利用功率强大的主轴马达。
⇒由于是动柱式设计，固定的工作台使得夹具安装非常便捷.此外，Triple V21i-S还可以在您的生产线上为机器人和机械手装置等提供很大的操作空间。
⇒Triple V21i 能提供自动交换工作台的设备（Triple V21i-R）来提供高产量以及高效率的加工.旋转工作台是通过液压控制，当夹具或工作台需要液压时，不需要再额外增加液压单元。
| 立柱移动式立式加工中心 | ||||
| TripleV21i (FANUC 0i-D) | TripleV21i(FANUC 18i-B) | |||
| 项目 | 标准规格 | 标准规格 | 标准规格 | |
| TripleV21i-S | TripleV21i-R | TripleV21i-B | ||
| 工作范围 | 行程（X，Y，Z） | 610 / 410 / 510mm | 610 / 410 / 510mm | 620 / 425 / 400mm |
| 主轴端至工作台面 | 到工作台150-660 mm | 到工作台150-660 mm | 到B轴中心 150-660 mm |
|
| 主轴中心至立柱 | 440 mm | 440 mm | ||
| 地面至工作台面 | 925 mm | 925 mm | ||
| 工作台 | 工作台尺寸 | 820 x 450mm | 820 x 410mm | 最大旋转尺寸: 24″x13J 最大转位角度: 270° 转台旋转速度: 20 min-1 |
| 台面形状 | 3 -18，间距125mm的T型槽 | M16 间距80 | ||
| 台面数量 | 1 | 2 | ||
| 主轴 | 主轴最高转速 | 10,000 min-1 | 10,000 min-1 | 8,000 min-1 |
| 主轴额定扭矩（连续/30分钟） | 11 / 7.5Nm | 11 / 7.5Nm | ||
| 主轴锥度 | Taper 7 / 24 | Taper 7 / 24 | Taper 7 / 24 | |
| 进给 速度 |
快速进给(X,Y,Z) | 40,000 mm/min | 40,000 mm/min | 6,0000mm/min |
| 切削进给(X,Y,Z) | 10,000 mm/min | 10,000 mm/min | ||
| 立式综合加工中心机 CV-1000B |
| 三轴行程 | ||
| X 轴行程 | mm | 1020 |
| Y 轴行程 | mm | 560 |
| Z 轴行程 | mm | 635 |
| 主轴鼻端至工作台面 | mm | 80 – 715 |
| 主轴 | ||
| 主轴转速 | rpm | 6000 |
| 自动刀具交换系统 | ||
| 刀具数量 | 只 | 24 |
| 可用最大刀具直径 | mm | 125 |
| 最大刀具长度 | mm | 350 |
| 最大刀具重量 | kg | 15 |
| 刀具交换方式 | 刀臂式 | |
| 刀具规格 | BT-50 | |
| 马达 | ||
| 主轴马达 ( 连续 / 30 分钟定格 ) | kw ( HP ) | 11 / 15 ( 15 / 20 ) |
| X / Y / Z 轴马达 | kw | 2.0 / 3.5 / 3.5 |
| 工作台 | ||
| 工作面积 | mm | 1000 x 560 |
| 工作台最大荷重 | kg | 750 |
| T 型槽 ( 槽 * 宽 * 中心距 ) | mm | 5 x 18 x 100 |
| 快速位移 | ||
| X 轴快速位移 | m / min | 36 |
| Y 轴快速位移 | m / min | 36 |
| Z 轴快速位移 | m / min | 24 |
| 切削进给速度 | mm / min | 1 – 10000 |
| 控制器 | ||
| 三菱 | M70 | |
| 其它项目 | ||
| 机器重量 | kg | 8000 |
| 电源需求量 | KVA | 25 |
| 水箱容量 | L | 290 |
| 空压源 | kg / cm2 | 6 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| 立式综合加工中心机 CV-1000A |
| 三轴行程 | ||
| X 轴行程 | mm | 1020 |
| Y 轴行程 | mm | 560 |
| Z 轴行程 | mm | 600 |
| 主轴鼻端至工作台面 | mm | 120 – 720 |
| 主轴 | ||
| 主轴转速 | rpm | 8000 |
| 自动刀具交换系统 | ||
| 刀具数量 | 只 | 20 |
| 可用最大刀具直径 | mm | 100 |
| 最大刀具长度 | mm | 305 |
| 最大刀具重量 | kg | 7 |
| 刀具交换方式 | 斗笠式刀库 | |
| 刀具规格 | BT-40 | |
| 马达 | ||
| 主轴马达 ( 连续 / 30 分钟定格 ) | kw ( HP ) | 7.5 / 11 ( 10 / 15 ) |
| X / Y / Z 轴马达 | kw | 2.0 / 2.0 / 3.5 |
| 工作台 | ||
| 工作面积 | mm | 1000 x 560 |
| 工作台最大荷重 | kg | 750 |
| T 型槽 ( 槽 * 宽 * 中心距 ) | mm | 5 x 18 x 100 |
| 快速位移 | ||
| X 轴快速位移 | m / min | 36 |
| Y 轴快速位移 | m / min | 36 |
| Z 轴快速位移 | m / min | 24 |
| 切削进给速度 | mm / min | 1-10000 |
| 控制器 | ||
| 三菱 | M70 | |
| 其它项目 | ||
| 机器重量 | kg | 7500 |
| 电源需求量 | KVA | 25 |
| 水箱容量 | L | 290 |
| 空压源 | kg / cm2 | 6 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 立式综合加工中心机 CV-800 |
| 三轴行程 | ||
| X轴行程 |
mm
|
800
|
| Y轴行程 |
mm
|
500
|
| Z轴行程 |
mm
|
540
|
| 主轴鼻端至工作台面 |
mm
|
150-690
|
| 主轴 | ||
| 主轴转速 |
rpm
|
8000
|
| 自动刀具交换系统 | ||
| 刀具数量 |
只
|
16
|
| 可用最大刀具直径 |
mm
|
100
|
| 最大刀具长度 |
mm
|
260
|
| 最大刀具重量 |
kg
|
7
|
| 刀具交换方式 |
斗笠式刀库
|
|
| 刀具规格 |
BT-40
|
|
| 马达 | ||
| 主轴马达 (连续 / 30分钟定格) |
kw (HP)
|
7.5/11 (11/15)
|
| X/Y/Z轴马达 |
kw
|
2.0/2.0/3.5
|
| 工作台 | ||
| 工作面积 |
mm
|
910×500
|
| 工作台最大荷重 |
kg
|
500
|
| T型槽 (槽x宽x中心距) |
mm
|
5x18x100
|
| 快速位移 | ||
| X轴快速位移 |
M/min
|
36
|
| Y轴快速位移 |
M/min
|
36
|
| Z轴快速位移 |
M/min
|
24
|
| 切削进给速度 |
mm/min
|
1-10000
|
| 控制器 | ||
| 三菱 |
M70
|
|
| 其它项目 | ||
| 机器重量 |
kg
|
5300
|
| 电源需求量 |
KVA
|
20
|
| 水箱容量 |
L
|
290
|
| 空压源 |
kg/cm2
|
6
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CNC 车床 LT-400 |
| 行程 | ||
| X轴行程 |
mm
|
180
|
| Z轴行程 |
mm
|
530
|
| 主轴 | ||
| 主轴转速 |
RPM
|
30-4000
|
| 主轴鼻端 |
A2-6
|
|
| 前端轴承内径 |
mm
|
100
|
| 主轴孔径 |
mm
|
63
|
| 加工能力 | ||
| 床面上旋径 |
mm
|
400
|
| 往复台上旋径 |
mm
|
320
|
| 两心间距离 |
mm
|
645
|
| 标准加工径 |
mm
|
218
|
| 最大加工径 |
mm
|
320
|
| 最大加工长度 |
mm
|
530
|
| 轴孔径 |
mm
|
52
|
| 刀物台加工能力 | ||
| 刀塔型式 |
12-STATION
|
|
| 外径刀尺寸 |
mm
|
25
|
| 内径刀最大径 |
mm
|
40
|
| 控制器 | ||
| FANUC |
0i-MATE-TD
|
|
| 尾座 | ||
| 尾座移动量 |
mm
|
435
|
| 尾座轴心行程 |
mm
|
100
|
| 尾座轴心斜度 |
MT5
|
|
| 尾座轴心直径 |
mm
|
90
|
| 移动速度 | ||
| X轴快速位移速度 |
M/min
|
20
|
| Z轴快速位移速度 |
M/min
|
24
|
| 马达 | ||
| 主轴马达 |
kw
|
11/15
|
| X轴伺服马达 |
kw
|
1.2
|
| Z轴伺服马达 |
kw
|
2.5
|
| 伺服刀塔马达 |
kw
|
1.2
|
| 其它项目 | ||
| 总电源用量 |
KVA
|
15
|
| 切削液容量 |
L
|
200
|
| 机械尺寸 | ||
| 机器重量 |
kg
|
4300
|
| 机器长度 |
mm
|
2250
|
| 机器高度 |
mm
|
1770
|
| 机器宽度 |
mm
|
1670
|
| 标准配备 | |
| 三爪油压中空夹头 (含软硬爪及T型夹各一组) |
v |
| 工作灯 | v |
| 警示灯 | v |
| 工具箱 | v |
| 操作说明书 | v |
| 程式控制油压尾管 | v |
| 程式控制油压夹头 | v |
| 夹头脚踏开关 | v |
| 铁屑输送机+蓄屑机 | v |
| 搪孔持刀座 | 6个 |
| 端面持刀座 | 2个 |
| 外径持刀座 | 12个 |
| 搪孔刀套筒 | Ø8,Ø10,Ø12,Ø16,Ø20,Ø25,Ø32(各2个) |
| 钻头套筒 | MT1、MT2、MT3 |
| 深孔钻套筒 | Ø20,Ø25,Ø32 |
| 选用配备 | |
| 工件补捉器 | |
| 棒材送料机及安装界面 | |
| 工件计数器 | |
| 自动安全门控制系统 | |
| 机械手臂界面 | |
| 刀具侦测器 | |
| 弹性筒夹夹头(含弹性筒夹) |
| 数控鑽孔攻牙机 TV-700 |
| 三轴行程 | ||
|---|---|---|
| X 轴行程 | mm | 700 |
| Y 轴行程 | mm | 400 |
| Z 轴行程 | mm | 350 |
| 主轴鼻端至工作台面 | mm | 150 – 500 |
| 主轴 | ||
| 主轴转速 | rpm | 12000 |
| 自动刀具交换系统 | ||
| 刀具数量 | 只 | 16 |
| 可用最大刀具直径 ( 无邻刀 ) | mm | 60 / 80 |
| 最大刀具长度 | mm | 250 |
| 最大刀具重量 | kg | 3 |
| 刀具交换方式 | 圆盘式 | |
| 刀具规格 | BT-30 | |
| 马达 | ||
| 主轴马达 ( 连续 / 30 分钟定格 ) | kw ( HP ) | 3.7 / 5.5 |
| X / Y / Z 轴马达 | kw | 1.5 / 1.5 / 2.2 |
| 工作台 | ||
| 工作面积 | mm | 850 X 400 |
| 工作台最大荷重 | kg | 250 |
| T 型槽 ( 槽 x 寛 x 中心距 ) | mm | 3 X 14 X 125 |
| 快速位移 | ||
| X 轴快速位移 | M/min | 60 |
| Y 轴快速位移 | M/min | 60 |
| Z 轴快速位移 | M/min | 60 |
| 切削进给速度 | mm/min | 1 – 20000 |
| 控制器 | ||
| 三菱 | M70-V | |
| 其他项目 | ||
| 机器重量 | kg | 3000 |
| 电源需求量 | KVA | 15 |
| 水箱容量 | L | 200 |
| 空压源 | kg/cm2 | 6 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
需要洽询
